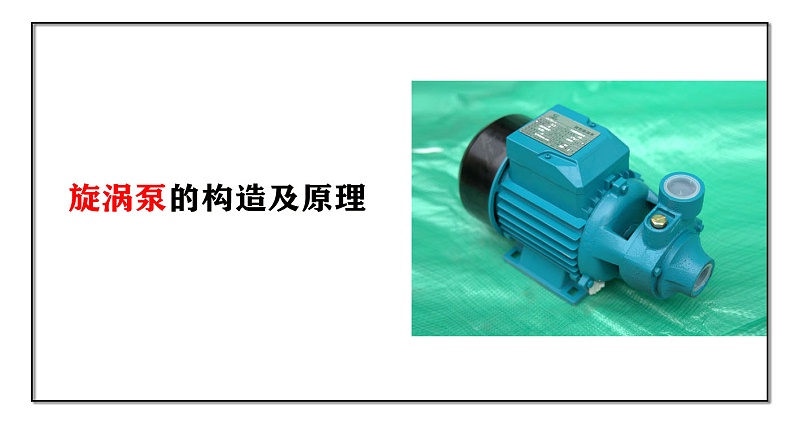

旋渦泵的構造及原理

旋渦泵是葉片泵的一種，是一種小總流量、高揚程的泵，其比轉速Ns一般一般低于40。旋渦泵的事兒總流量少可去0.05L/s或更小；總流量大的可以達到12L/s，因此能夠在一些場地替代離心水泵。當比轉速Ns駕馭40時，因其聽從遠遠地小于離心水泵，一樣一般較少運用。今天我們來談談旋渦泵的構造及原理。

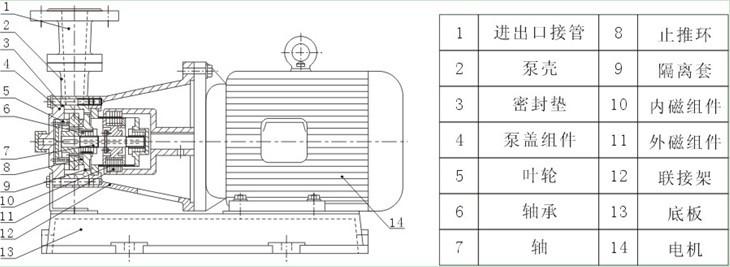

旋渦泵的構造：

葉片樣子有軸向直葉、前伸直葉、后傾直葉、后拐角、前拐角。

按葉片的形式歸類,  葉片樣子有軸向直葉、軸向彎葉。

旋渦泵的運用：

1、中小型機器設備 , 如中小型農用機械設備。大城市公共基礎設施，家中設備。

2、化工廠中用于套弄小總流量、高揚程的堿類、堿類和其他含有腐蝕及容易揮發的有機化學液體；

3、加油車、貨車和固定不動分派設備用于套弄車用汽油、汽油、乙醇等揮發物的液體；

4、作為移動和移動式的消防水泵、船只的供離心水泵及其用以增加和套弄補充水等。

旋渦泵的原理：

關鍵由葉輪、泵殼和泵蓋構成。葉輪是一個園盤，圓上上的葉片呈放射形勻稱排序。泵殼和葉輪間產生環狀流道，吸進口和排出口均在葉輪的外圓上處。吸進口與排出口中間有擋板，從而將吸進口和排出口隔離。

泵內的液體分成兩一部分：葉片間的液體和過流道內的液體。當葉輪轉動時，在向心力的功效下，葉輪內液體的圓上速率超過過流道內液體的圓上速率，又因為自吸進口排出口液體跟隨葉輪前行，這二種運動的合成結果，就使液體造成與葉輪轉為同樣的“豎向漩渦”。因此獲得旋渦泵之名。尤其強調的是，液體簡諧運動在泵殼過流道內的圓上速率低于葉輪的圓上速率。

在豎向漩渦全過程中，液體簡諧運動數次進到葉輪葉片間，根據葉輪葉片把動能傳送給過流道內的液體簡諧運動。液體簡諧運動每歷經一次葉片，就得到一次動能。這也是同樣葉輪直徑狀況下，旋渦泵比其他葉片泵揚程高的緣故。并非是全部液體簡諧運動都根據葉輪,伴隨著總流量的提升，“環狀流動性”變弱。當總流量為零時，環狀流動性強，揚程大。因為過流道內液體是根據液體碰撞而傳送動能。另外也導致很大碰撞損害，因而旋渦泵的效率較為低。
