消防風機控制柜客戶遠程啟停電路維修及分析

消防風機控制柜自身沒有問題。難題是是遠程操作數據信號接線有什么問題，二個難題是，客戶1807輸出全是開關量輸出，因此要改路線。今天就消防風機控制柜客戶遠程啟停電路維修及分析。

先和大伙兒表明一下，無論是消防風機控制柜或是水泵控制柜，全部控制柜的路線構成都是有兩一部分構成，一部分是主電源電路，也就是驅動器電機工作中的電源電路，另一部分是輔助電源電路或是叫控制回路，是進行全部控制柜邏輯順序的。這兒要留意一下，假如你將主電源電路的電斷掉，控制回路的電不一定沒有，由于控制回路的開關電源一般都是以空氣開關接線柱的上樁取電的，因此在檢修的情況下大伙兒一定要確保防護。

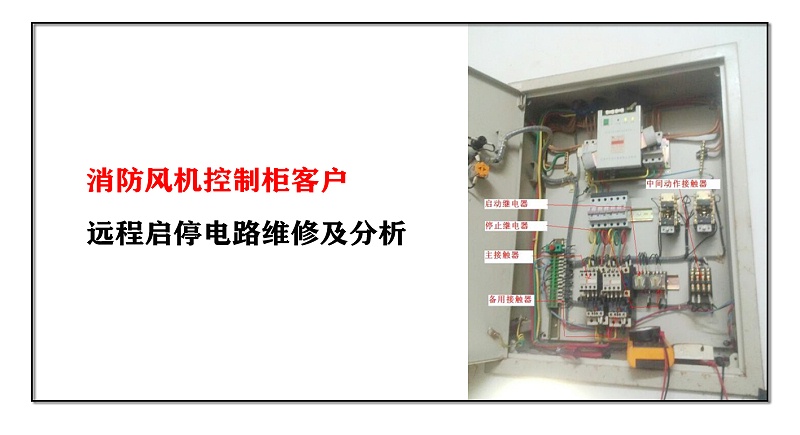

經剖析本控制柜接觸器，里邊有下列幾類接觸器：

1、主接觸器，操縱電機動作的，也就是較大的接觸器。

2、運行終止繼電器。

3、正中間動作接觸器，主要是進行自動檔汽車，由繼電器小電流量操縱大電流量，并與前邊2個繼電器構成鎖緊作用。

先大家先講一下這一控制柜自身的控制關系，后邊大家講一下修改電源電路：

剛講了這一控制柜是接觸點控制柜，因此務必有兩個動作繼電器，控制模塊也務必有兩個操縱量輸出（例如威隆的控制模塊），一個運行數據信號接運行繼電器，終止數據信號接終止繼電器。運行繼電器動作后，正中間動作接觸器動作，并根據本身開與關點進行鎖緊，隨后主接觸器動作，消防風機運行，另外主接觸器輸出意見反饋數據信號。終止繼電器動作后，正中間動作接觸器立即被關閉電源，因此主接觸器也關閉電源，消防風機終止。

如今大家說一下修改電源電路：

由于客戶輸出便是一個恒定的開關量，因此不用鎖緊，要不然運行了，遠程控制停不下來，拆卸自鎖線。原來的線接線有什么問題，原來接線把1807輸出操縱量立即收到了運行繼電器和終止繼電器，換句話說1807操縱量輸出后，運行繼電器動作，終止繼電器另外動作，導致正中間繼電器沒法動作，因此正中間繼電器后邊的都不容易動作。改后的路線為拆下來終止繼電器接線，只需接運行繼電器，把主備接觸器意見反饋輸出都接回來1807意見反饋。
