臥式清水離心泵結構說明

臥式清水離心泵是臥式離心泵的。臥式清水離心泵可輸送清水或類似水的物理化學介質。適用于工業、農業、城市、消防給排水等行業。臥式清水離心泵為后開式結構。拆卸泵蓋和葉輪時，無需拆卸吸入和排出管路。兩個滾珠軸承安裝在懸架中，并用潤滑脂潤滑。清水離心泵由電機通過彈性聯軸器驅動。臥式清水離心泵由渦流室、底座、入口法蘭和出口法蘭組成。

臥式清水離心泵結構說明：

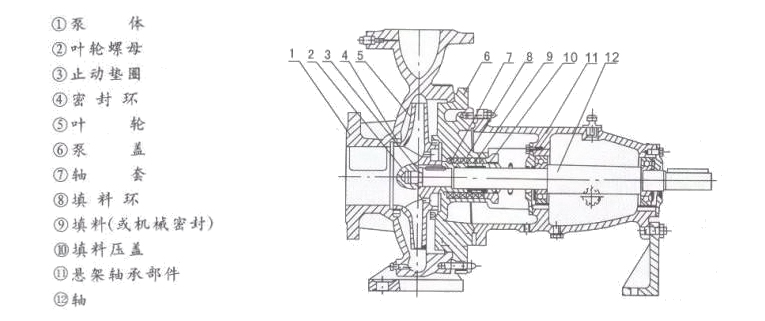

臥式清水離心泵按中國標準設計制造。從臥式清水離心泵結構圖可以看出，臥式清水離心泵的結構由12個主要附件組成，它們是1泵體2泵蓋3葉輪4軸5密封圈6葉輪螺母7止動墊圈8軸套9填料壓蓋10填料環11填料12懸架軸承部件。主要由泵體、泵蓋、葉輪、軸、密封圈、軸套、懸掛軸承等部件組成。

清水離心泵體、泵蓋從葉輪背面分開，為后門結構。便于維護。檢修時，不需要拆卸泵體、吸入管路、排出管路和電機。需要拆下加長聯軸器的中間接頭，即可拔出轉子部件進行維修。為了平衡離心泵的軸向力，大多數臥式離心泵在葉輪的前后裝有密封圈，在葉輪的后蓋板上設有平衡孔。有些泵的軸向力很小，葉輪背面沒有密封圈和平衡孔。清水離心泵的軸向密封圈由填料壓蓋、填料環和填料組成，可避免進氣或大量漏水。臥式清水離心泵的傳動方式通過加長彈性聯軸器與電機連接。從驅動端開始，旋轉方向為順時針方向。
