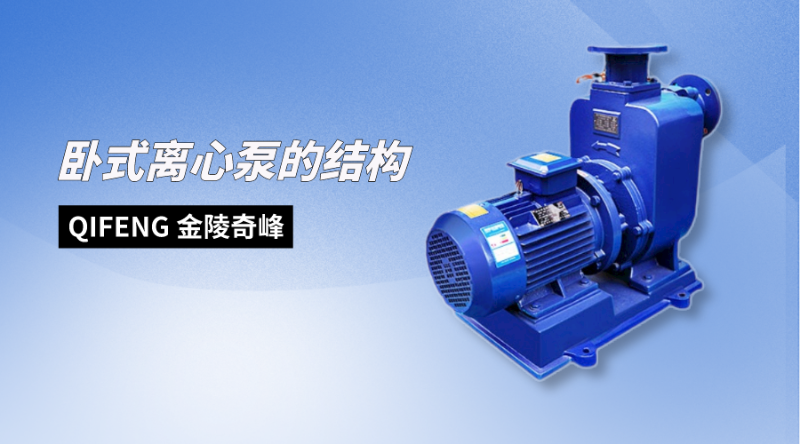

臥式離心泵的結構介紹

臥式離心泵是當泵葉輪由電機驅動旋轉時，葉片之間的介質與葉輪一起旋轉。在離心泵的作用下，介質從葉片之間的水平通道中排出，介質流出導致葉輪入口形成真空，介質在大氣壓作用下自動吸入葉輪進行補充。由于離心泵不斷工作，介質被吸入和壓出，形成連續流動，不斷輸送介質。今天奇峰小編帶你了解臥式離心泵的結構。

臥式離心泵的結構：

1.泵頭部分

(1)泵頭包括葉輪、蝸殼、后蓋板、尾蓋、襯板和軸封裝置。

(2)葉輪采用耐磨耐腐蝕的高鉻合金制成。葉輪排氣孔的設計可以去除機械密封室內的氣體，防止機械密封干摩擦燃燒機械密封。葉輪和軸用螺紋連接。

(3)泵殼(蝸殼)為單層殼體結構，采用耐磨耐腐蝕的高鉻合金。

(4)后護板采用耐磨耐腐蝕的高鉻合金制成。單端面機械密封后，護板設計成錐形口，使?jié){液及時從機械密封室排出，防止泵停止后長時間不使用，漿液附著在機械密封上損壞機械密封。

(5)DT系列脫硫泵的軸密封采用機械密封。機械密封具有無泄漏、壽命長、功耗低、泵可靠性高等特點。脫硫泵選用的機械密封摩擦副材料為SiC。

2.托架部分

支架部分采用稀油潤滑支架，主要由支架體、支架蓋、軸、軸承箱、軸承、軸承蓋、擋套、螺母、油封、擋板等部件組成。
