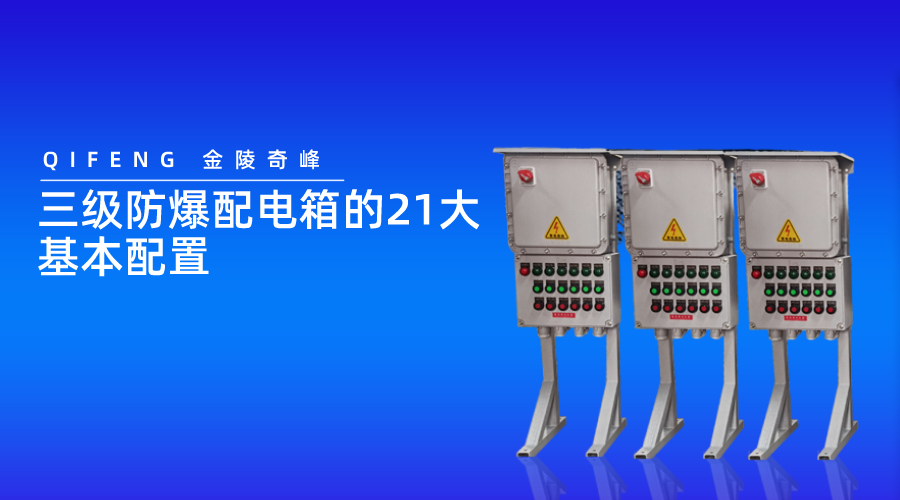

三級防爆配電箱的21大基本配置

不同環境所使用的防爆配電箱，配置也會有所不用。尤其是在容易發生事故的場所，所使用的配電箱，對于裝置要求更要講究。江蘇奇峰電氣制造有限公司，是一家專注“防爆配電箱”的生產廠家。公司有自己的生產車間和工程團隊，可提供編程和制圖。下面奇峰小編就以工地三級防爆配電箱為例，帶大家一起的三級防爆配電箱的基本配置要求。

三級防爆配電箱的21大基本配置：

1. 配電系統應設總防爆配電箱、分配電箱、低壓防爆配電箱，實行三級配電。

2. 配電系統應平衡三相負荷。

3.220V或380V單相電氣設備應接220/380V三相四線制。

4. 當單相照明線路電流大于30A時，宜采用220/380V三相四線供電。

5. 可在主配電箱下方安裝多個配電箱。

6. 配電箱下方可安裝數個低壓防爆配電箱。

7. 總配電箱應設在靠近電源的區域，配電箱應設在用電設備或負荷相對集中的區域。配電箱與低壓防爆配電箱之間的距離不應過30m。受控固定電氣設備的水平距離不應過3m。

8. 每個電氣設備都需要有自己專用的低壓防爆配電箱。不可以用同一低壓配電箱直接控制2臺及2臺以上電氣設備（包括插座）。

9. 動力配電箱和照明配電箱應分開設置。組合設置為同一配電箱時，動力和照明應分開分配。動力配電箱與照明配電箱需要分開。

10. 配電箱應安裝在干燥、通風、常溫的地方。不應安裝在有氣體、煙霧、濕氣等會造成嚴重破壞的有害介質中，不應安裝在易受異物沖擊、強烈振動、液體飛濺及熱源烘烤的地方。否則，它應該被刪除或保護。

11. 低壓配電箱周圍應留有足夠供兩人同時工作的空間和通道，不得堆放有礙操作和維修的物品，不得有灌木、雜草。

12. 低壓防爆配電箱宜采用冷軋鋼板或阻燃絕緣材料制作，銅板厚度宜為1.2～2.0mm，箱體表面作防腐處理。

13. 低壓防爆配電箱應安裝正確、牢固。固定配電箱中心點與地面的垂直距離宜為1.4～1.6m。移動式配電箱應安裝在堅固、穩定的支架上。中心點與地面的垂直距離應為0.8-1.6m。

14. 配電箱內的電器（包括插座）應先安裝在金屬或非木質阻燃絕緣電氣安裝板上后，才能整體緊固在配電箱內。金屬電氣安裝板與金屬箱體應做好電氣連接。

16. 低壓防爆配電箱內的電器（包括插座）應按其指定位置緊固在電氣安裝板上，不得歪斜或松動。

16. 低壓配電箱的電氣安裝板需要分別設有N線端子板和PE線端子板。N線端子板需要與金屬電氣安裝板絕緣。PE接線端子板需要與金屬電氣安裝板電連接。進線和出線中的N根線需要通過N根線端子板連接。PE線需要通過PE線端子板連接。

17. 低壓配電箱內的連接線需要使用鋼芯絕緣線。

18. 三級防爆配電箱的金屬箱體、金屬電氣安裝板、通常不帶電的金屬電器底座和外殼需要通過PE線端子板與PE線電連接。金屬箱門與金屬箱體需要采用編織退火銅線進行電氣連接。配電箱的尺寸應與箱內電器的數量和尺寸相適應。

19. 三級防爆配電箱內電線的進、出線口應設在箱的下底。

20. 三級配電箱的進、出線口應有固定線夾，進、出線口應有絕緣護套并成束固定在箱體上，不得與箱體直接接觸。移動配電箱、開關箱的進、出線應采用無接頭的橡套絕緣電纜。

21. 三級防爆配電箱的外形和結構應能防雨、防塵。
