軟啟動柜中軟啟動的電路圖解

現如今伴隨著芯片技術性的飛速發展，軟啟動線路絕大多數都早已集成化到芯片的內部了，那樣很大地緩解了設計方案中的勞動量，增強了工作效能，可是一樣的也造成越來越多的人針對軟啟動掌握不足。今天我們來了解軟啟動柜中軟啟動的電路圖解。

軟啟動線路的關鍵功能是在電源開關運行的一瞬間，降低浪涌電流，使輸出電壓以一個遲緩的發展趨勢升高，減少對鍵入開關電源的危害。

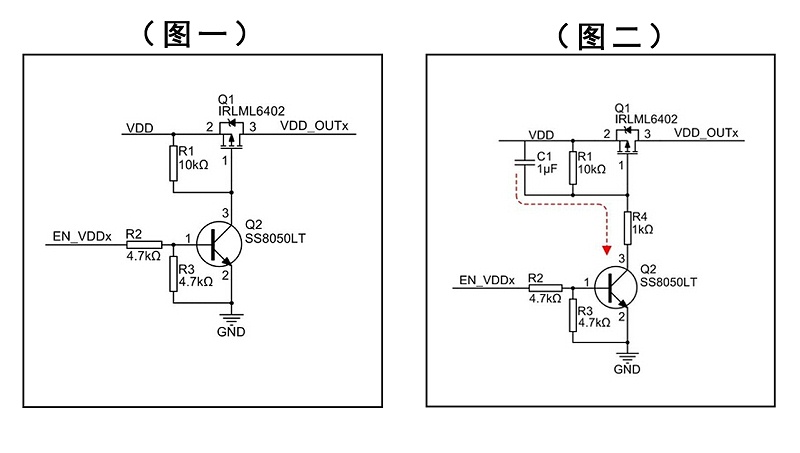

大家以一個以前我還在在網上見到過的一個事例來表明一下軟啟動的功能，如下圖所顯示：

圖一和圖二的差別取決于圖二增強了軟啟動的功能。

對圖中的電源電路開展簡易的剖析，當操縱數據信號EN_VDDx為上拉電阻時，Q2飽和狀態導通，Q1的柵級降低，Q1快速導通，開關電源的VDD輸出電壓提供給燒錄總體目標板，這一看起來簡易的線路，可是在燒錄全過程中卻發覺有時候燒錄不成功，燒錄并不是很平穩。

歷經認證（互聯網上面有認證的全過程，這兒也不做詳細介紹），發覺是浪涌電流過大造成的，為了更好地限定浪涌電流，非常簡單的方式自然便是增強求微分線路來減緩導通時間除去脈沖電流，也就是大家常說的外界軟啟動線路，如圖所示二所顯示，運用減緩Q1的導通速率，讓脈沖電流減少。

歷經持續的改動和健全RC主要參數，能夠避免不穩定的隱患。

上邊說的是運用外界的線路來完成軟啟動功能，可是如今大家百分之八九十芯片都具備內部軟啟動功能，我們可以在說明書或是是芯片的引腳上見到一個SOFT-START引腳，這一便是軟啟動的引腳。

一般我們可以在這個軟啟動腳的外界接一個三級管做電源開關功效，三級管的集電結接一個供電系統工作電壓，接維護數據信號，發送很小電阻器接地裝置，進而能夠具有電源電路維護功效，當維護數據信號出現異常時，三級管導通或是截止，芯片內部感應電壓出現異常，運行維護功效，停止工作，進而維護開關電源。

這個是較為常見的二種軟電源開關運用，大家還能夠將軟電源開關的功能與別的線路相互配合，進行高精密的線路構架，還可以用以報警系統，傳感器這些具體商品中。
