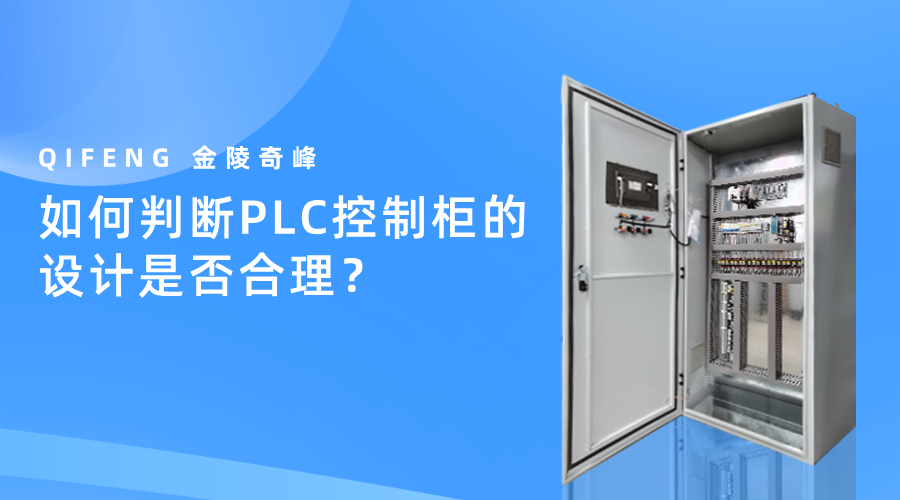

如何判斷PLC控制柜的設計是否合理？

PLC控制柜是自動化系統中的組成部分之一，其設計的合理與否直接影響到設備的運行效率、維護便利性及系統的可靠性。因此，判斷PLC控制柜設計的合理性需要從多個維度進行考量。下面跟隨奇峰小編一起了解如何判斷PLC控制柜的設計是否合理？

如何判斷PLC控制柜的設計是否合理：

一、設計規范和標準

PLC控制柜的設計應符合相關的行業標準。例如，電氣工程師應遵循《電氣裝置安裝工程消防防護規范》和《低壓配電柜》等標準。合理的設計需要遵循這些規范，以確保控制柜在電氣防護、機械強度及防護等級等方面的合規性。

二、布局和空間利用

一個合適的控制柜設計應確保元件之間的合理間距，以便于散熱和維護。此外，應考慮到元件的布局邏輯性，使得電路走向清晰，避免過于復雜的電纜走線造成的干擾和故障。在空間利用上，應預留足夠的空間供未來的擴展和維護。

三、散熱和通風設計

PLC控制柜內通常會有多種電氣元件，它們在工作過程中會產生熱量。因此，需要合理的散熱設計，一般應采用風扇、散熱器等措施來確保柜內溫度控制在防護范圍內。通風良好的控制柜能夠延長設備的使用時間，也能提升系統的運行穩定性。

四、電氣元件的選擇

合理設計PLC控制柜還需考慮電氣元件的選擇。所用的元件應具備良好的兼容性和穩定性，并能滿足系統的控制要求。同時，元件的額定電壓、額定電流等參數應和系統的整體設計相匹配，以避免因參數不匹配而導致的功能故障。

五、防護性設計

控制柜的防護性是判斷設計合理性的另一個方面。設計中應考慮到漏電、短路等防護隱患，合理配置保護裝置，如斷路器、漏電保護器等。此外，控制柜的外部結構應有防護措施，防水、防塵等級應符合使用環境的需求，確保在各種工作條件下的防護運行。

六、可維護性與可擴展性

合理的PLC控制柜設計還應考慮未來的維護和擴展。應盡量降低維護的復雜度，例如，使用模塊化設計，使得更換故障部件更加方便。同時，設計時也要考慮到系統的擴展性，以便后期能夠輕松增加新的功能或設備，而不需要進行大規模的改動。

七、可視化與標識

在控制柜內設置清晰的標識和可視化的操作界面，可以提升操作人員的工作效率和防護性。每個元件的標識應規范且易于識別，避免操作時的混淆。此外，使用色彩編碼和清晰的圖標，能夠幫助操作人員快速判斷設備的狀態和潛在問題。
