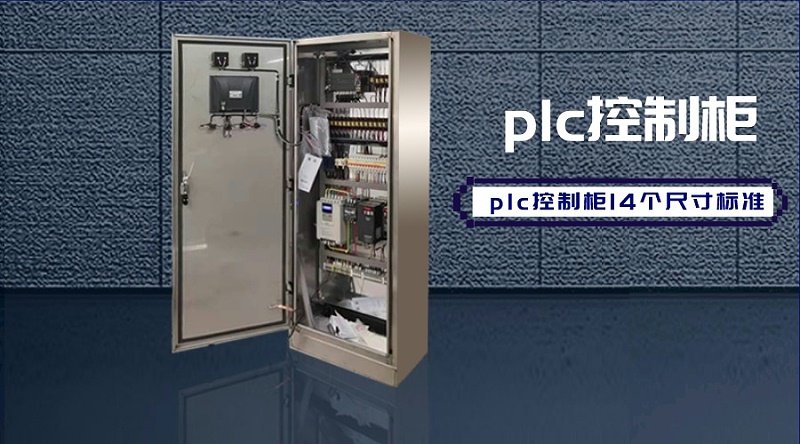

plc控制柜14個尺寸標準

金陵奇峰專注于plc控制柜的廠家，十多年來專注生產、研發、定制及銷售于一體企業。plc控制柜是由一個或多個低壓開關設備和相關控制、測量、信號、保護和調節設備的組合應由制造商連接，以完成內部電氣和機械連接，并與結構部件組裝。plc控制柜標準尺寸將根據用戶提供的參數制造，以便用戶正確使用。那么，基本尺寸標準是什么？讓我們跟隨奇峰小編來看看。

plc控制柜尺寸標準：

1、plc控制柜側門、前門、后門為2.0mm厚冷軋鋼板，兩側為1.5mm厚冷軋鋼板；

2、打開控制柜前后門，設計前門玻璃窗＃40；玻璃窗設計用于觀察PLC及柜內主要設備的工作狀態，使得門體的整體外觀，多個控制柜的門控柜應保持不變后門是雙門。

3、柜體底部距柜體底部100mm，蓋板分前后兩部分。每塊蓋板兩側線槽附近設置200mm*100mm的出風口。蓋板應為2.0 mm厚的鋼板，帶有加強筋；

4、控制柜內的設備部件前后安裝，即雙面豎梁結構。前后立梁間隙為100mm，前立梁表面與前門間隙為300mm，后立梁與后門間隙為400mm；

5、排氣扇安裝在控制柜頂部的中部，熒光管安裝在機柜前后，熒光管安裝在儀表柜的后部；

6、機柜兩側靠近機柜側板的垂直橫向凹槽應靠近側板，以使得機柜內的凈空間；

7、PLC控制柜中的S7-300400基板安裝在隔緣橡膠板上，基板與機柜隔緣；

8、PLC機柜的部件及其他部件應符合安裝圖；

9、機柜中的接線是根據本文設計的。機柜內的短路端子應短路。柜內接線；多股銅芯軟電線；電纜的規格應嚴格符合布線規范；

10、根據控制盤和PLC控制柜內電氣元件的安裝尺寸，設計電氣控制柜內的安裝支架，并標出安裝孔或焊接螺栓的尺寸，或注明匹配方法；

11、根據安裝、調整和維護方便的要求設計開門方式；

12、為了便于控制柜內電器的良好通風散熱，應在箱體的適當位置設計通風孔或槽；

13、為了便于移動，有需要在箱子底部設計吊鉤、抽屜柜、變頻柜、吊孔、扶手和活動輪

14、根據盤盒內各電氣元件的尺寸確定整體尺寸和結構方式。

用戶應向廠家提供所需PLC控制柜的準確參數數據，以避免廠家提供的成品不能滿足自己的工作需要，影響使用，同時也帶來許多不需要的麻煩。
