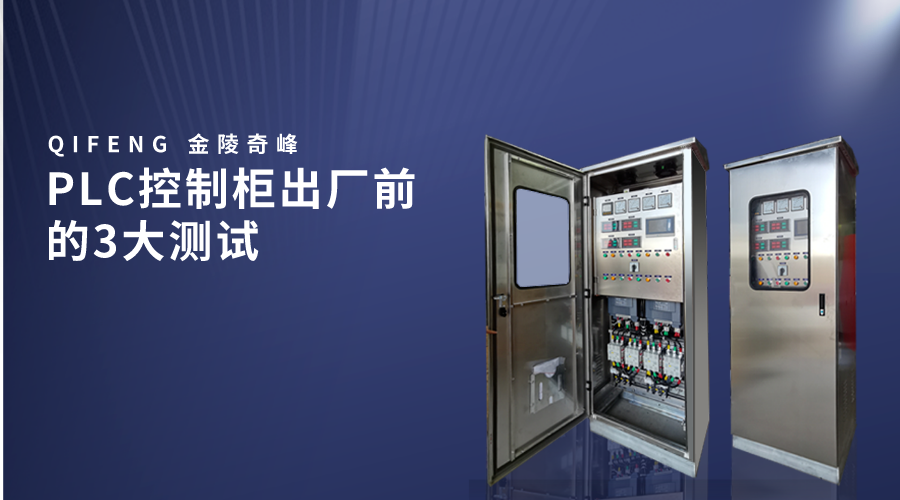

PLC控制柜出廠前的3大測試

PLC控制柜制造完成，在發給客戶前需要做哪些測試呢？江蘇奇峰電氣制造有限公司，是一家集研發、生產、銷售以及售后服務為一體的生產廠家。公司始終堅持“PLC控制柜”“做精做專”為原則。成立至今已有16年，也在PLC控制柜道路的制造生產上不斷研發、創新、制造出一系列新型產品，只為能給客戶提供更多智能化產品與服務。下面奇峰小編帶你一起了解PLC控制柜出廠前的3大測試內容。

PLC控制柜出廠前的3大測試：

一、通電前檢查

1、檢測柜內個元器件與圖紙是否一樣

2、檢查各端子及設備連線處是否壓緊，有無虛接

3、合閘柜內的所有斷路器和保險絲開關

4、萬用表測試火線零線之間以及對地有無短路

5、端開所有的斷路器和保險開關

二、通電測試

1、萬用表測試進線電源的各相及零線電壓是否正常，

2、從總閘開始，逐個分路開關送電

3、確認開關電源DC24V輸出正常后，再合閘直流開關給PLC供電

三、I/O打點測試

在PLC編程軟件中新建監控表，并添加所有需測試的輸入輸出點。

1、DI點測試。準備一根短接導線，將DI點與24V+依次短接，查看PLC上的狀態燈及監控表中是否正常采集。

2、DO點測試。將監控表中的DO點依次設置為1，查看PLC上的狀態燈，及相關的中間繼電器是否正常點亮。

3、AI點測試。使用信號發生給PLC的模擬量采集通道施加電壓或電流，以0-10V采集為列，依次給0V,5V,10V三個信號，查看監控表中的對應通道是否正常采集到0、13824和27648三個值。

4、AO點測試。給監控表中的AO通道依次賦值，0、13824和27648。如果輸出是0-10V，萬用表測量對應的AO通道應該能依次測量到0V、5V和10V。

以上三大項都完成后，把柜內所有的開關切換到斷開狀態。

江蘇奇峰電氣制造有限公司位于江蘇省南京市江寧區谷里工業園，16年來致力于為顧客提供PLC控制柜技術咨詢。企業將進一步健全集新產品開發、設計方案、生產制造、檢驗、質保期、市場銷售、售后維修服務為一體的運營管理體系，并創建科學研究、健全、標準、效率的公司運行體制。

如果您對我們的PLC控制柜感興趣或者想了解更多詳細信息，歡迎點擊我們的在線客服與技術員咨詢，或者直接撥打技術員電話咨詢，我們期待您的來電洽談！
