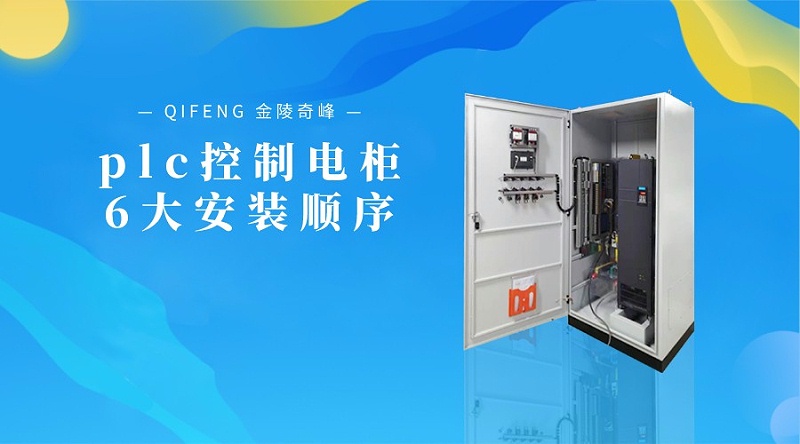

plc控制電柜的6大安裝順序

在企業自動化生產中，plc控制電柜負責實現設備和工藝的自動控制，實現網絡的遠程操作。它具有性能穩定、擴展性好、抗干擾能力強的特點。內置變頻器增加外圍控制、保護、顯示、電氣控制元件和機柜組。今天，奇峰小編帶你了解PLC控制電柜的安裝順序。

PLC控制電柜的安裝順序：

1、組件的安裝

①　所有組件應按照制造商規定的安裝條件進行安裝；

②　組裝前參見圖紙和技術要求；

③　檢查產品型號、組件型號、規格、數量是否與圖紙一致；

④　需要按圖紙安裝；

⑤　組件組裝順序應從板正面、從左到右、從上到下查看。這里的順序非常重要相同型號的產品應一致組裝；

⑥　面板和門板上元件中心線的高度應符合規定。組件名稱安裝高度（m）。

2、易于操作和維護

① 運行期間，部件不得被空間阻擋，不得接觸帶電體。

② 更換部件和維修接線很方便。各種電氣元件和裝置的電氣間隙和爬電距離應符合規定。

③ 確保一、二次線的安裝距離。

3、PLC控制電柜的電氣環境

電源、接地和噪聲（干擾）是主要的電氣環境。在設備安裝和接線過程中，較重要的是防止對人體造成傷害，防止電信號受到影響（干擾）。考慮到維護操作的防護性，應與高壓設備（600V以上）和電力設備分開設置。如有必要，盡可能使其遠離設置。

4、電源系統的接線

① 將PLC電源與輸入和輸出設備的電源分開，并在PLC電源的入口處附近安裝一個噪音過濾器② 通過增加隔離變壓器，可以大大減弱接地干擾。此時，隔離變壓器的二次側應不接地。

③ 變壓器與PLC之間的接線應按較短距離采用緊密的雙絞線接線，同時應與高壓線和電源線分開

5、接地時的注意事項

①當信號線接地和外殼接地為同一接地時，必須使用絕緣體將通道底板（接地控制柜內的金屬板等）絕緣。

② 配備PLC的機柜需要與其他設備進行電氣絕緣。這是為了防止受到其他電氣設備泄漏電流的影響。

③當屏蔽電纜用于輸入和輸出接線時，屏蔽導線的接地應將靠近PLC側的屏蔽導線連接至外殼接地端子。此外，對于通信電纜，應遵守通信單元手冊中的屏蔽處理原則。

6、PLC的接地端子

在PLC中設置以下兩個接地端子，它們與噪聲過濾器的中性點和功能接地端子相連，以防電源干擾引起誤操作時接地。如果端子正確接地，雖然它具有削弱電源共模干擾的效果，但在許多情況下接地會產生噪音，因此在使用時應予以注意。
