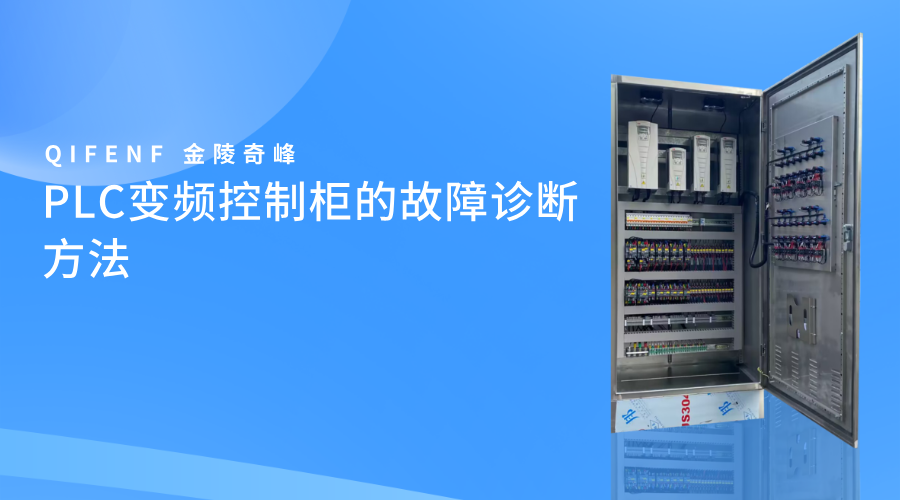

PLC變頻控制柜的故障診斷方法

在現代工業自動化中，PLC（可編程邏輯控制器）變頻控制柜被應用于電動機控制和調速系統。盡管其穩定性較強，但在使用過程中仍可能出現各種故障。及時有效的故障診斷能夠提升設備的運行效率，減少停機時間。下面跟隨奇峰小編一起了解PLC變頻控制柜的故障診斷方法。

PLC變頻控制柜的故障診斷方法：

一、目視檢查法

檢查設備外觀是否有明顯的損傷，電纜連接是否牢固，線路是否有燒毀或短路的痕跡。檢查控制柜內的元器件是否有異味、燒灼痕跡或松動情況。

二、指示燈狀態檢測

許多變頻器和PLC控制柜都配備有指示燈，可實時反映設備的運行狀態。通過觀察這些指示燈的顏色和狀態，可以快速判斷故障類型。例如，紅色指示燈通常表示故障狀態，而綠色指示燈則表示設備正常運行。

三、參數及設置檢查

在PLC和變頻器的故障中，設置參數不當常常是一個原因。進入系統的參數設置界面，檢查運行參數是否正確，在頻率設定、加減速時間等。確認這些參數是否符合實際工藝要求。

四、故障代碼讀取

大多數現代PLC和變頻器都具備故障自診斷功能。當設備出現問題時，系統通常會生成故障代碼，顯示在操作面板上或通過通訊接口發送至監控系統。通過查閱設備的用戶手冊，可以快速定位故障原因。

五、信號測試法

使用萬用表、示波器等工具，對控制信號、反饋信號和電壓電流進行測試，檢查信號是否正常。可以測試線圈控制、開關信號、傳感器反饋等關鍵環節，尋找潛在的故障點。

六、設備邏輯分析

對于復雜的控制系統，邏輯分析能夠幫助理解各部件之間的工作關系。將PLC的邏輯程序與實際運行情況進行對比，檢查程序中是否存在邏輯錯誤或未考慮的情況。這需要具備一定的編程知識和經驗。

七、替換法

在無法準確定位故障的情況下，可以通過替換法進行診斷。將可能出現故障的部件（如變頻器、電源模塊等）替換為正常的備件，觀察問題是否得到解決。

八、歷史數據分析

對設備的運行歷史數據進行分析，尋找故障發生前后的異常情況。例如，電流、電壓、溫度等指標的波動，可能預示著某些問題的出現。長期監測和數據積累可以有效幫助故障診斷。
