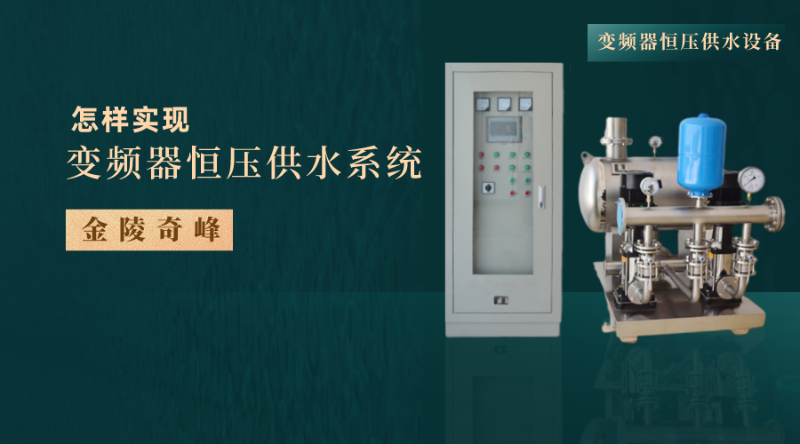

教你如何實現變頻器恒壓供水系統

現在很多人都熟悉變頻器，尤其是它的調速性能和控制功能已迅速應用于各行各業。例如，隨著變頻器技術的日益成熟，恒壓控制和恒液位控制受到了很大的影響恒壓、恒液位和恒流量控制。由于變頻器有自己的PID控制功能，它提供了控制變量的控制品質。今天奇峰小編教你如何實現變頻器恒壓供水系統。

變頻器恒壓供水系統是一個閉環控制，因此變頻器的PID控制功能需要兩個輸入：主設置和反饋。主要設置為我方工藝要求的期望值，反饋輸入為現場壓力測量儀表的輸入信號。現場獲取壓力信號的儀表通常為智能壓力變送器，通常安裝在水泵出口管線上。壓力信號被轉換成標準電流信號，直接反饋給變頻器。

在變頻器運行期間，壓力變送器反饋的信號始終與主設定值進行比較。如果反饋信號低于主設定值，變頻器的輸出頻率將增加，以將管道壓力增加到接近目標壓力。相反，變頻器的輸出頻率降低，管道壓力降低到接近主設定值。因此，通過變頻器的PID控制功能，可以隨時調整變頻器的輸出，以保持管道壓力接近主設定值。

這是專門用于泵和風機的。軟件設置參數豐富，可擴展多種功能。因為它是由水泵控制的，所以應選擇可變扭矩，p0205應設置為1，具有平方VF特性。P0300設置水泵電機類型，p0304設置額定電壓，如380V。P0305設置電機額定電流，p0307設置電機額定功率，p0308~11設置電機功率因數、額定效率、額定頻率和額定轉速，所有這些主要基于電機銘牌參數

作為標題中提到的主要設置，p2258=2250定義為p2240的值作為主要設置點。前提是打開閉環控制功能，將p2200設置為1，將p2240設置為10，以設置壓力值的百分比。然后打開壓力變送器的輸入信號通道，將p2264=755.1反饋至模擬通道。接下來是PID參數的設置，這是根據系統的實際情況確定的。

以上只是一個例子。由于變頻器制造商不同，參數設置也不同。但你需要知道該設置哪些參數。這些基本上是相似的。因此，還是要一本手冊，這樣就可以很好地設置所要設置的參數，從而實現變頻器的PID控制功能。
