金陵奇峰分享變頻器控制柜中變頻器工作原理和接線方法

變頻器是利用變頻技術和微電子技術，通過改變電機的工作電源頻率來控制交流電機的電力控制設備。變頻器主要由整流(交流變直流)、濾波、逆變(直流變交流)、制動單元、驅動單元、檢測單元微處理單元等組成。江蘇奇峰電氣制造有限公司是11年專注生產變頻器控制柜廠家，今天帶大家來分享變頻器控制柜中變頻器工作原理和接線方法。

變頻器控制柜變頻器工作原理：

變頻器可分為電壓型和電流型。電壓型是將電壓源的DC轉換成交流變頻器，DC電路的濾波器是電容器。電流型是將電流源的DC轉換成交流變頻器，DC電路濾波是電感。它是整流器、整流器和逆變器。變頻器的主電路由整流器、平波電路和逆變器三部分組成，將工頻電源轉換成DC功率的整流器，吸收變流器和逆變器產生的電壓脈動的平波電路。

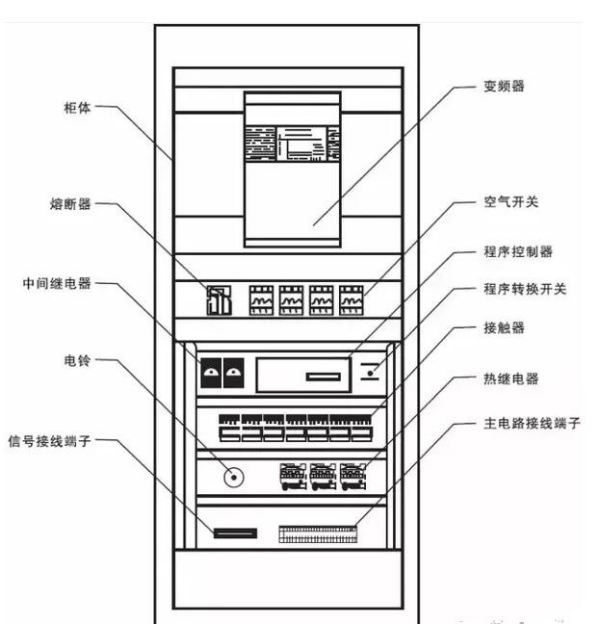

上圖是變頻器接線圖。在變頻器的安裝中，有一些問題需要注意。比如變頻器本身有很強的電磁干擾，會干擾一些設備的工作，所以我們可以在變頻器的輸出電纜上加一個電纜套。或者變頻器或控制柜中的控制線距離動力電纜至少100mm等等。

變頻器接線方法：

1、主電路接線:

電源應與變頻器輸入端R連接，S、T在接線端子上，變頻器輸出端不能連接(U、V、W)，否則會損壞變頻器。

接線后，需要清理碎線頭，碎線頭可能會引起異常、故障和故障，變頻器需要保持清潔。在控制臺上打孔時，注意不要讓碎片和粉末進入變頻器。

2、在端子 ，PR不要連接除建議的制動電阻選件以外的東西，也不要短路。

3.電磁波干擾。變頻器的輸入/輸出(主電路)含有諧波成分，可能會干擾變頻器附近的通信設備。因此，安裝了無線電噪聲濾波器FR-BIF或FRBSF01或FR-BLF線路噪聲濾波器較大限度地減少干擾。

4.長距離布線時，由于布線寄生電容充電電流的影響，快速響應電流限制功能會降低，連接到二次側的儀器誤操作會導致故障。因此，較大布線長度應小于規定值。當布線長度高過時，需要使用Pr.166設為1。

5.不要在變頻器輸出側安裝電力電容器、浪涌抑制器和無線電噪聲濾波器。否則會導致變頻器故障或電容器和浪涌抑制器損壞。

6.為了降低電壓2%在此范圍內，應使用合適類型的導線。當變頻器與電機之間的接線距離較長時，特別是在低頻輸出條件下，由于主電路電纜的電壓降低，電機的扭矩會降低。

7.運行后，改變接線操作，電源需要切斷10min以上，用萬用表檢查電壓。斷電后一段時間內，電容上仍有危險的高壓電。

控制電路的接線:

變頻器的控制電路大體可分為模擬和數字兩種。

控制電路端子的接線應采用屏蔽線或雙絞線，且需要與主電路、強電電路(含200)相連V繼電器程序電路)分開布線。

2.由于控制電路的頻率輸入信號是微電流，為了防止接觸不良，微信號接點應使用兩個并聯節點或雙生接點。

3.控制電路的接線一般為0.3～0.電纜75平方米。

地線的接線：

1.由于變頻器中有漏電流，為了防止觸電，變頻器和電機需要接地。

2.變頻器接地用專用接地端子。接地線的連接應采用鍍錫壓接端子。擰緊螺釘時，注意不要損壞螺釘。

鍍錫中沒有鉛。

接地電纜盡量使用粗線徑，需要等于或大于規定標準，接地點盡量靠近變頻器，接地線越短越好。

變頻器的作用

1.變頻器可以調節電機的功率，實現電機的變速運行，從而達到省電的目的。例子體現在離心風機和水泵上。當離心風機和水泵使用變頻器時，操作人員可以根據需要輕松控制流量，從而節約能源。

2.變頻器可以減少電力線路中電壓的波動，避免一旦電壓異常導致設備跳閘或運行異常。

3.變頻器可以減少對電網的沖擊，從而有效減少無功損耗，提高電網的有效功率。

4.變頻器還可以減少機械中傳動部件之間的磨損，在程度上降低成本，提高系統的穩定性。

5.此外，變壓器的控制功能非常全，可以與其他控制設備很好地配合，從而實現集中監控和實時控制，為用戶解決許多系統兼容性問題。
