恒壓供水系統的工作原理

恒壓供水是指供水管道內的水壓恒定不變的供水，只有當供水系統的水量等于使用水量時，供水管道中的水壓不變。當供水流量大于水流量時，管道的壓力增大。當供水流量小于水流量時，管道的壓力會降低。所以供水和水流之間的矛盾就體現在壓力的變化上。江蘇奇峰電氣制造有限公司專注生產恒壓供水設備廠家，今天奇峰小編帶你了解恒壓供水系統的工作原理。

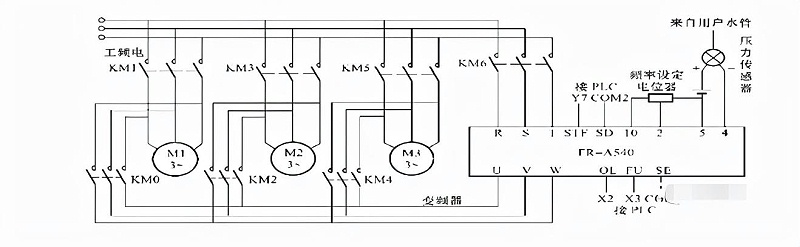

恒壓供水系統工作原理:

接通電源，供水系統投入運行，讓系統工作在自動狀態，PLC控制變頻器啟動。PLC通過壓力設定值與實際壓力值的偏差來調整PID，并將頻率給定信號輸出到變頻器。變頻器根據給定的頻率信號和預設的加速時間，控制水泵的轉速，從而保證水壓保持在壓力設定值的上下限之內，實現恒壓控制。增泵工作過程:假設增泵的順序?yàn)?、2、3泵。

開始時，一臺泵電機在PLC的控制下投入調速運行，其運行速度由變頻器調節。當供水壓力小于預設值時，增大變頻器的輸出頻率，增大泵轉速。當變頻器的輸出頻率達到上限，并穩定運行后，如果供水壓力仍達不到預設值，就要進入加泵過程。在PLC的邏輯控制下，將1泵電機與變頻器斷開，切換到工頻運行。同時，變頻器與2臺泵的電機相連，實現變頻調速。

如果沒有達到設定值，繼續按照以上步驟切換泵2至工頻運行，控制泵3進入變頻調速。減速泵的工作過程：假設減速泵的順序?yàn)?、2、1泵，當供水壓力大于預設值時，降低變頻器的輸出頻率，減少供水量。當變頻器的輸出頻率達到下限，并穩定運行一段時間后，變頻器控制的3臺泵停止運行。如果供水壓力仍大于預設值，則接下來的2臺水泵將由工頻切斷運行改為交流變頻調速運行，并繼續減少水泵的工作量。
