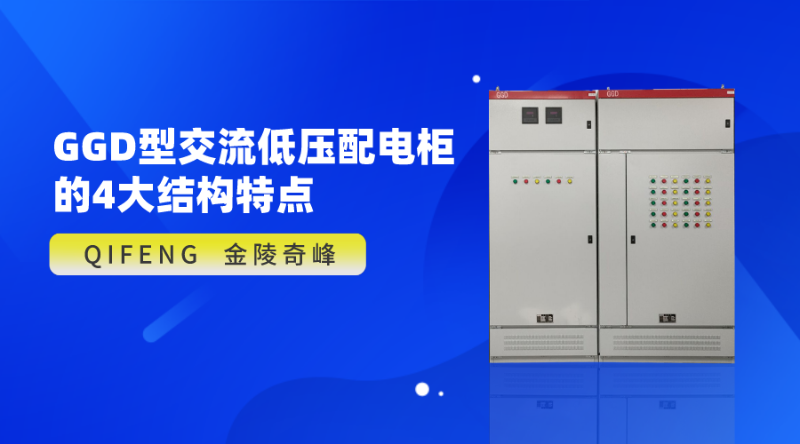

GGD型交流低壓配電柜的4大結構特點

GGD型交流低壓配電柜是根據能源部、廣大電力用戶和設計部門的要求，本著安全、經濟、合理、可靠的原則設計的新型配電柜。該產品具有分斷能力強、抗短路動熱穩定性好、電氣方案靈活、組合方便、系列實用、結構新穎、保護等級高等特點。江蘇奇峰電氣制造有限公司專注生產GGD型交流低壓配電柜廠家，今天奇峰小編帶你了解GGD型交流低壓配電柜的4大結構特點。

GGD型交流低壓配電柜可作為低壓開關柜的更新換代產品。并廣泛應用于發電廠、變電站、工業企業等電力用戶作為交流50HZ，額定工作電壓380V，額定電流3160A的配電系統中作為動力、照明和配電設備，用于電能的轉換、分配和控制之用。本產品具有分斷能力高、額定值短等特點。本產品是裝配式和固定式面板開關設備的代表產品之一。

GGD型交流低壓配電柜的4大結構特點：

1、外殼采用8MF冷彎型鋼局部焊接組裝而成。框架上分別設有按E=20mm和100mm模塊排列的安裝孔，提高了產品裝配的通用性。面板、隔板采用進口冷軋板，并采用酸洗、磷化、靜電噴塑防腐工藝。柜的顏色根據用戶指定的要求。機柜內部處理為熱鍍鋅。為了加強通風散熱，在柜體的底部和上部開有通風散熱孔，并用鋼絲網將蓋子密封，防止小動物進入柜體。為了便于吊裝，吊環安裝在柜體頂部的四角處。考慮到使用電纜出線，在柜底設置敲孔，并準備滿足施工圖尺寸要求的皮線套管。

2、GGD機柜設計充分考慮了機柜運行中的散熱問題。在機柜的上下兩端有不同數量的散熱槽，當機柜內的電器元件被加熱時，熱量上升并通過上槽孔排出，冷空氣通過下槽孔不斷補充到柜體內，使密封柜體形成自下而上的自然通風通道，達到散熱的目的。

3、GGD櫥柜按照現代工業產品設計的要求，采用黃金分割比例的設計對櫥柜外形和各個部位的大小進行劃分，美觀大方，煥然一新。柜門通過轉軸活動鉸鏈與框架連接，便于安裝和拆卸。在門的折疊邊緣嵌入一條山形橡膠塑料條。門關閉時，門與門框之間的圓角有一定的壓縮行程，可以防止門與柜體直接碰撞，同時也提高了門的保護水平。用于儀表門的柔性銅制組合單元，配有連接到框架的電氣元件。柜內的安裝件通過滾花螺釘與機架連接，整個機柜構成一個完整的接地保護電路。

4、對GGD機柜的主電路設計了129個方案，共298個規格（不包括由方案和規格導出的輔助電路功能變化和控制電壓變化）。

江蘇奇峰電氣制造有限公司位于江蘇省南京市江寧區谷里工業園，十余年致力于為顧客提供電氣控制柜技術咨詢。企業將進一步健全集新產品開發、設計方案、生產制造、檢驗、質保期、市場銷售、售后維修服務為一體的運營管理體系，并創建科學研究、健全、標準、效率的公司運行體制。

如果您對我們的GGD型交流低壓配電柜 感興趣或者想了解更多詳細信息，歡迎點擊我們的在線客服與技術員咨詢，或者直接撥打技術員電話咨詢，我們期待您的來電洽談！
