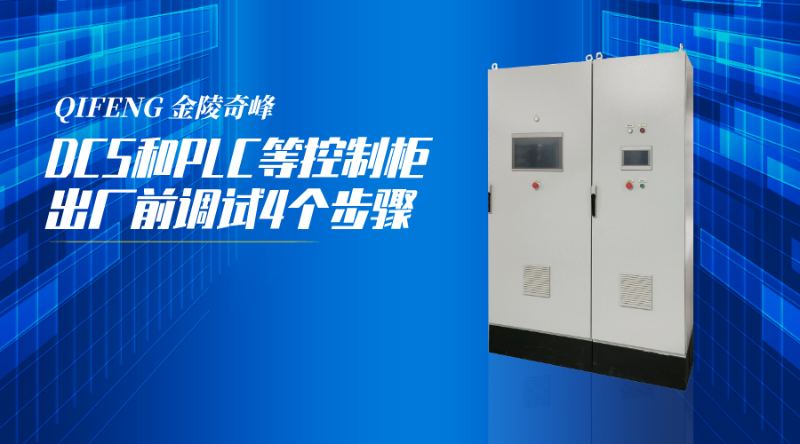

DCS和PLC等控制柜出廠前調試的4個步驟

我們都知道，任何一套成套電氣控制柜產品在出廠前都需要按設計要求進行適當?shù)恼{(diào)試和驗證。DCS和PLC控制柜也是如此。江蘇奇峰電氣制造有限公司專門生產DCS和PLC控制柜的廠家。今天奇峰小編就帶大家了解一下DCS和PLC控制柜出廠前調試的4個步驟。

一. DCS和PLC控制柜測試準備：

1. 在打開PLC控制柜或IO柜電源之前，需要拆下所有電源開關。

2. PLC或DCS卡與外部的連接需要完全切斷。所有前接頭都需要松開并提起。

3. 檢查電源端子線與連接裝置是否壓接牢固。電源線的錯誤連接會導致儀器或電器燒壞。

4. 檢查各種儀表、電器的硬件設置是否符合設計要求。檢查端子板的電源設置和電路設置是否符合設計要求。

二. 通電：

1. 從基本原理上講，要從主電源開始，將動力傳輸一個接一個地進行。送電前，應檢查開關輸入側電壓是否正常，開關輸出側阻抗是否正常。如果輸出側電阻小，分析確認原因。柜內儀表不允許同時給多臺儀表供電。一臺儀器正常通電后，放入下一臺儀器。

2. 連接主電源前，應先確認交流電壓等級是否符合要求。當有兩條進線交流電源線沒有自動切換時，應嚴格注意避免并聯。有自動切換時，應進行空載試驗，檢查雙電源自動切換裝置是否工作正常。

3. 交流電源正常后，接通直流電源，檢查直流電源的輸出電壓是否正常，是否送到各直流開關的進線側。

4. 檢查直流電源是否送至所有電氣設備的端子，包括PLC擴展模塊的電源端子。檢查結束后，可以暫時關閉未使用的儀器，等待下一次檢查。

三、信號注入：

1. 模擬信號測試:使用信號發生器向儀器注入信號時，需要指定注入點的性質和信號發生器的輸出類型。不允許在電流信號輸入端注入電壓信號。顯示信號類型。2線制、4線制，電壓、電阻、mv等。AI輸入端應向儀表信號輸入端注入相應的信號。選擇錯誤的信號會導致信號發生器或儀器燒壞。要特別注意兩線制和四線制信號的區別。在測試AO信號時，可以將電流信號注入卡的前端連接處，用電流表直接在端子上進行短路測量。

2. 開關信號測試：DC24V信號可直接注入DC24V DI或DO點進行測試。注入信號需要與小于0.5A的保險絲串聯連接，包括模擬干觸點信號。當DI輸入端短路時，還應使用帶保險的短路。使用帶電設備將信號注入儀器時，需要指定注入點的性質。DI卡：當輸入模擬電平信號時，可用短保險絲將直流信號直接注入電平輸入端。模擬干觸點時，用帶保險的短路線直接短路輸入端子。DO卡:電壓對應的信號可注入前連接器。注射前，確保注入點沒有供電，并使用帶有保險保護的連接線。需要松開前連接器以提升模塊。

四. 注意事項:

1. 儀器或PLC通電時，不允許向電流信號輸出端注入電流信號，造成表計燒壞。

2. 不允許使用電阻銼測量電阻或帶電設備或元件的通斷。違反此要求將導致電阻齒輪燒毀。3. 精密電阻箱為信號傳輸裝置，只能作為模擬電阻溫度信號源，其它試驗不允許作為變電阻。

4. 使用安培表，一般在回路中串聯。如果直接用電流表測量短路電流，限于以下場合：儀表的四線電流輸出端，如安全柵電流輸出端、PLC曹模塊輸出端、儀表調整信號電流輸出端。PLCAI模塊的信號輸入端用于接收四線制信號。當使用西門子PLC的AI模塊7KF02時，如果量程塊設置為D。配備兩線制變送器。，不允許在PLC端子處短路被測電流。

5. 當電流表接在回路上測量電流時，應確認電流范圍應選擇合適的檔位。

DCS和PLC控制柜完成上述測試后，恢復與DCS和PLC卡的連接，檢查各卡的電源，并運行程序進行聯合抽查測試。在控制柜的完整過程中，設計缺陷、設置錯誤、接線錯誤在所難免。根據以上步驟，可有效避免PLC或DCS在校驗過程中造成的卡燒壞事故。
