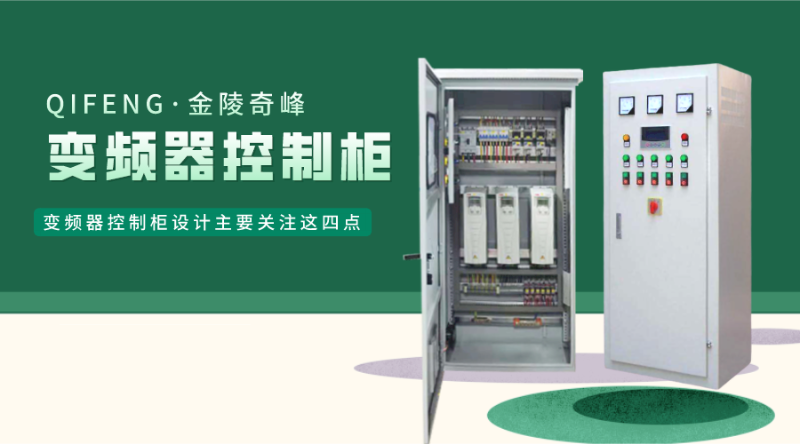

變頻器控制柜設計主要關注這四點

變頻器控制柜主要用于控制和調節三相交流異步電機的速度，并以其穩定的性能、豐富的組合功能、高性能的矢量控制技術、低速高轉矩輸出、良好的動態特性及很強的過載能力，在變頻器市場占據著重要的位置。江蘇奇峰電氣制造有限公司是11年專注生產變頻器控制柜廠家，今天奇峰小編帶你了解變頻器控制柜設計主要關注這四點。

一、散熱

變頻器控制柜的加熱是由內部損失引起的。主電路是變頻器損失的主要部分，約占98%控制電路占2%。為了使得正常和可靠的運行，需要進行冷卻。我們通常使用風扇進行冷卻，內置風扇可以帶走變頻器內部的熱量。如果風扇工作異常，請立即停止變頻器運行。大功率變頻器還需要控制柜上的風扇，控制柜風管設計合理，進氣口均應有防塵網，避免固定位置柜內渦流和粉塵積聚；根據變頻器手動通風次數選擇匹配風扇，安裝風扇時注意防震問題。

二、電磁干擾問題

1、. 變頻器工作時，由于整流和變頻，周圍會產生大量干擾電磁波。這些高頻電磁波會干擾附近的儀器，產生高諧波，通過電源電路進入整個電源網絡，從而影響其他儀器。如果變頻器功率較大，則占整個系統的25%%以上需要考慮控制電源的抗干擾措施。

2.當系統中有焊機、電鍍電源等高頻沖擊負載時，變頻器本身會受到干擾的保護，因此應考慮整個系統的電能質量。

三、保護問題要注意以下幾點

a.防水防結露：如果變頻器放置在現場，應注意變頻器柜上方不得有管道法蘭或其他泄漏點，變頻器附近不得有飛濺水。簡而言之，現場機柜的保護等級應為IP43以上。

b.防塵：進氣口均應設置防塵網，防止絮狀雜物進入。防塵網應設計為可拆卸，便于清潔和維護。防塵網格應根據現場的具體情況確定，防塵網與控制柜周圍的接縫應嚴格處理。

c.耐腐蝕氣體：這種情況在化工行業比較常見，此時變頻柜可以放在控制室。

四、變頻器控制柜接線規范

信號和電源線需要分開布線：使用模擬信號遠程轉換器，將控制轉換器的信號線與高壓電路（主電路和順序控制電路）分開，以減少轉換器和其他設備產生的模擬信號的干擾。間距應高過30厘米。即使在控制室，也要保持該線路的標準化。在信號和轉換器之間，較長控制環不得高過50個 m。

如果連接P，信號線和電源線需要分別放置在不同的金屬管或金屬軟管中LC變頻器的信號線不放置在金屬管中，容易受到變頻器和外部設備的干擾；同時，由于變頻器沒有內置電抗器，變頻器的輸入輸出電源線會對外界造成強烈干擾。因此，放置信號線的金屬管或軟管應延伸到變頻器的控制端子，以使得信號線與電源線完全分離。

1)模擬控制信號線應采用絞合屏蔽線，導線尺寸為0.75mm2.布線時應注意剝落的電纜應盡可能短（約5）-7mm)，剝離電纜后的屏蔽層應用隔緣膠帶包裹，防止屏蔽電纜與其他設備接觸造成干擾。

2)建議在信號線上使用線棒端子，以提高接線的簡單性和可靠性。
