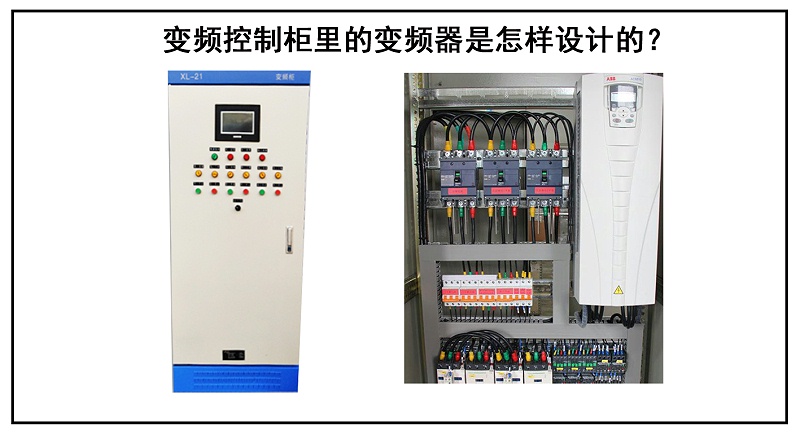

變頻控制柜里的變頻器是怎樣設計的？

變頻控制柜里的變頻器是怎樣設計的？

變頻器接線標準：

1. 信號線與驅動力線務必分離布線：應用模擬量輸入數據信號開展遠程控制控制變頻器時，為了更好地降低模擬量輸入受來源于變頻器和其他機器設備的影響，請將控制變頻器的信號線與弱電回路（主回路及順控回路）分離布線。間距應在三十厘米之上。即便在控制柜里，一樣要維持那樣的接線標準。該數據信號與變頻器中間的控制回路線不能出五十米。
2. 信號線與驅動力線務必各自置放在不一樣的金屬材料管路或是金屬波紋管內部：聯接PLC和變頻器的信號線如果不置放在金屬材料管路內，很容易遭受變頻器和外圍設備的影響；另外因為變頻器無內嵌的串聯電抗器，因此變頻器的鍵入和輸出級驅動力線對外界會造成很大的影響，因而置放信號線的金屬軟管或金屬波紋管一直要拓寬到變頻器的控制接線端子處，以確保信號線與驅動力線的完全分離。
3. 模擬量輸入控制信號線應應用多股絞線屏蔽電纜，電纜線規格為0.75mm2。在接線時一定要留意，電纜線剝線要盡量的短（5-7mm上下），另外對剝線之后的屏蔽掉層要用絕緣膠帶包起來，以避免屏蔽電纜與其他機器設備觸碰導入影響。
4. 為了更好地提升接線的簡單性和可信性，推薦信號線上應用過線棒接線端子。

變頻器的運作和有關主要參數的設定：

變頻器的設置主要參數多，每一個參數均有一定的挑選范疇，應用中經常碰到因某些基本參數不善，造成變頻器不可以一切正常工作中的狀況。

控制方法：即速率控制、轉矩控制、PID控制或別的方法。采用控制方法后，一般要依據控制精密度，需要開展靜態數據或動態性識別。

運作頻率：即電機運作的低轉速比，電機在低轉速比下運作時，其排熱特性很差，電機長期運作在低轉速比下，會造成電機損壞。并且低速檔時，其電纜線中的電流量也會擴大，也會造成電纜線發燙。

運作頻率：一般的變頻器較大頻率到60Hz，有的到400 Hz，高頻將使電機高速運行，這對一般電機而言，其滾動軸承不可以長期的超量定轉速比運作，電機的電機轉子是不是能承擔那樣的向心力。

載波通信頻率：載波通信頻率設定的越高其高次諧波份量越大，這和電纜線的長短，電機發燙，電纜線發燙變頻器發燙等要素是息息相關的。

電機主要參數：變頻器在主要參數中設置電機的輸出功率、電流量、工作電壓、轉速比、較大 頻率，這種主要參數能夠從電機出廠銘牌中立即獲得。

跳頻：在某一頻率點上，有可能會產生共振原理，尤其在全部設備較為高時；在控制制冷壓縮機時，要防止制冷壓縮機的低頻振蕩點。
