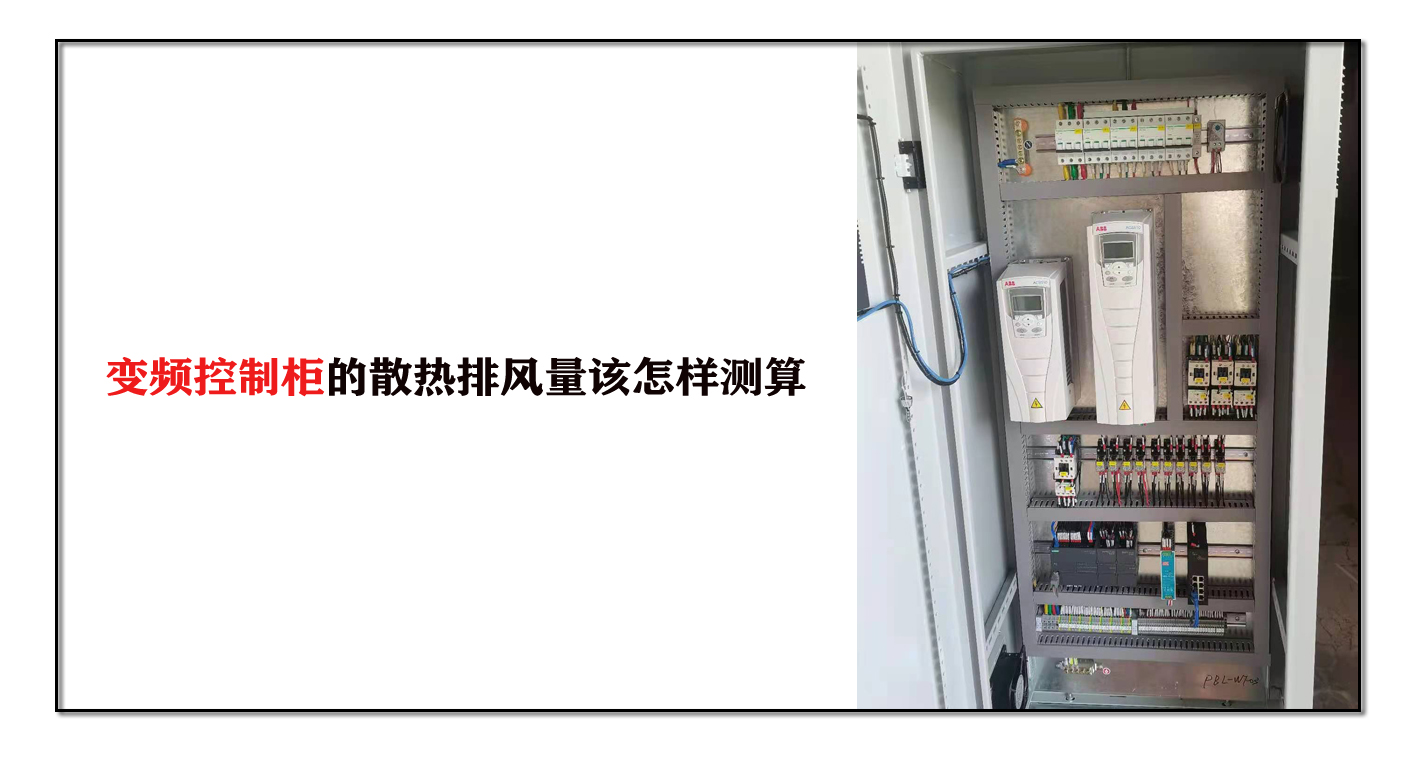

變頻控制柜的散熱排風量該怎樣測算

變頻控制柜可普遍適用工業和農業生產制造及各種工程建筑變頻恒壓供水、空氣壓縮機、離心風機離心水泵、家用空調、港口機械、數控車床、加熱爐、造紙設備、機械設備多種多樣場所的自動控制系統。具備節約資源、運作成本費減少、提升工作壓力線性度等特性。今天我們來了解變頻控制柜的散熱排風量該怎樣測算。

變頻控制柜內的變頻器的設備故障率會隨溫度的上升而升高，使用期限隨溫度的上升而降低。因為塵土進到變頻柜內造成過濾網阻塞，散熱不太好會造成變頻器輸出功率降低，輸出功率元器件使用壽命減少。而變頻器的發燙是由內部的耗損造成的。在變頻器中各一部分耗損中關鍵以主電源電路為主導，約占98%，控制回路占2%。為了更好地確保變頻器一切正常靠譜運作，務必對變頻器開展散熱大家一般選用散熱風扇散熱；

針對小容積的變頻器可運用變頻器的內窗散熱風扇將變頻器的內部散熱弄出到控制箱內，并運用控制箱柜身空氣流通通道開展散熱；

功率大的的變頻器在控制箱上添散熱風扇，需對控制箱的風管開展有效設計方案，全部進氣口要設定蓋土網，排風系統順暢，防止在柜中產生渦旋，在固定不動的部位產生塵土沉積；

依據變頻器使用說明的自然通風量來挑選配對的散熱風扇，盡管柜身的柜壁也是有一定的散熱工作能力，可是因為柜身的柜壁散熱工作能力低于50W，在預估中，這一部分散熱能夠忽略，因此還采用別的外界對策來散熱。典型性的散熱方法是在柜子門或柜內壁安裝散熱風扇。

依據有關規范內外溫度差操縱在14℃上下即合乎設計標準，如何確定變頻控制柜中的散熱排風量呢？下邊大家以一個具體的實例開展剖析：

以ACS510-01-195A-4型號規格為例子，依據產品手冊變頻器散熱量Qv=3050W，算出所需排風量m3/h。

公式計算：V=f*Qv/△Tf：海拔高度均衡指數m5k/whf（0-100）m=3.1米5k/whf（101-250）m=3.1m5k/whf（251-500）m=3.3M5k/whf（501-750）m=3.4m3k/whf（751-1000）m=3.5m5k/whQv：柜里熱值W△T：內外溫度差kV：所需排風量m3/h算出所需排風量，設海拔高度均衡指數（0-100）m=3.1米5k/wh、內外溫度差△T=12k，依據公式計算解得所需排風量為：V=f*Qv/△T=3.1*3050/12=788m3/h依據推算出來的需要排風量，參照各散熱散熱風扇生產廠家的商品主要參數就可以明確進氣口過慮軸流風機型號和通風口通風罩型號規格。
